無菌通風過濾
空氣及氣體過濾器

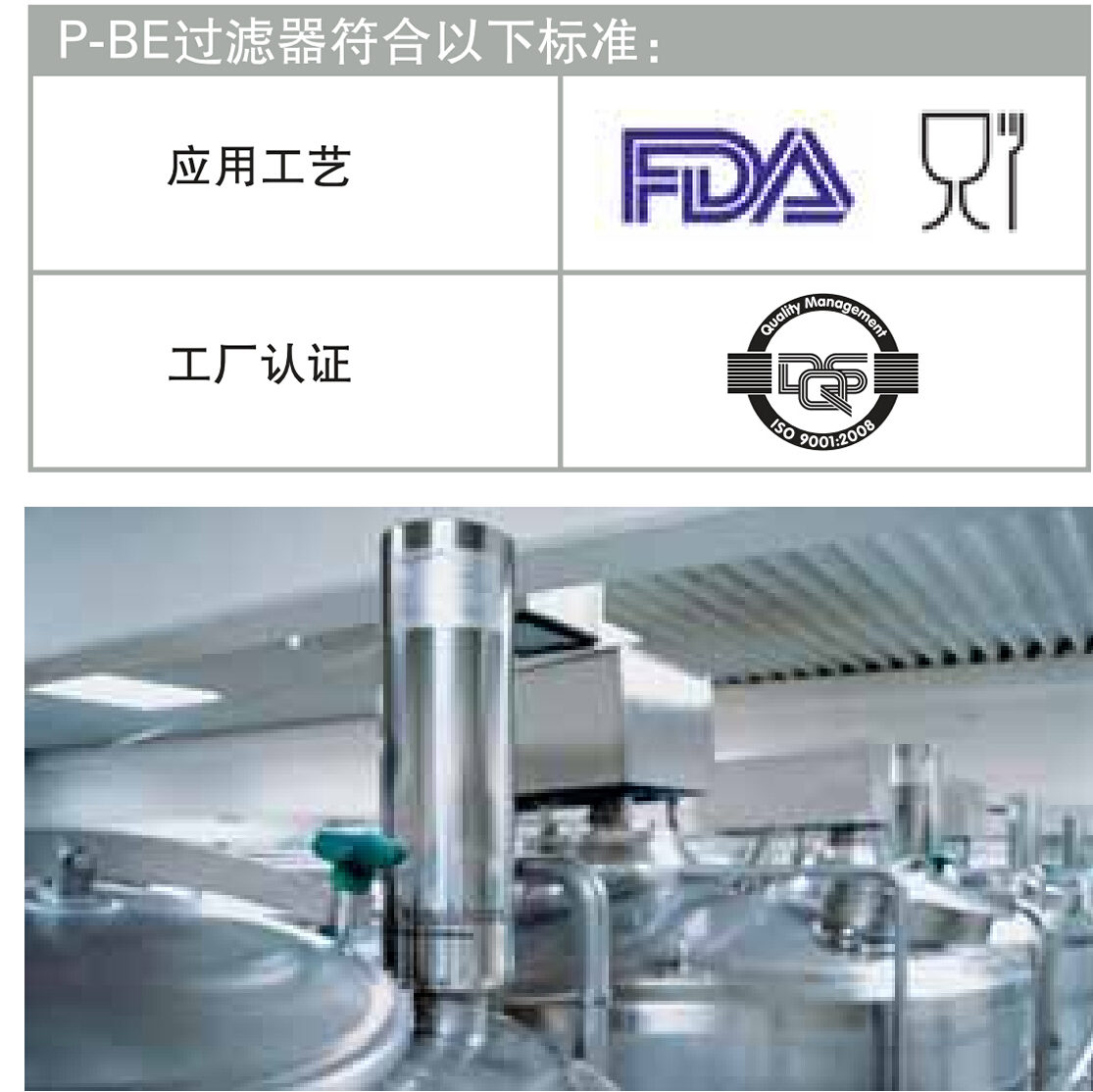

無菌儲罐呼吸過濾器
專為罐體進氣、排氣和通風所設計的P-BE過濾器準確地保證儲罐的衛生性，適用于制藥、純凈水、食品、化工和發酵行業。過濾器結構為上下2片式設計，易拆裝。底部進口處設計有擋板，防止罐體內液體（產品或CIP清洗劑）進入過濾器損壞濾芯，保證濾芯的使用性能和壽命，為客戶的設備及產品安全提供好的保障。
技術參數：P-BE過濾器
*氣體流量[m3/h]為標況（1bar,20oC）下的流量
**設計能力更大的過濾器未列在表中，可按客戶要求提供。

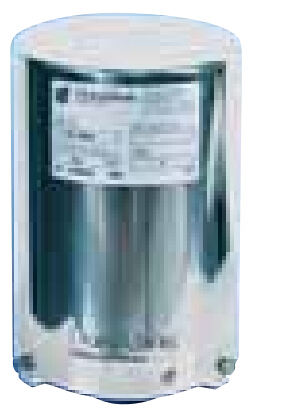

無菌儲罐呼吸過濾器
專為罐體進氣、排氣和通風所設計的P-BE過濾器準確地保證儲罐的衛生性，適用于制藥、純凈水、食品、化工和發酵行業。過濾器結構為上下2片式設計，易拆裝。底部進口處設計有擋板，防止罐體內液體（產品或CIP清洗劑）進入過濾器損壞濾芯，保證濾芯的使用性能和壽命，為客戶的設備及產品安全提供好的保障。技術參數：P-BE過濾器
|
型號 |
流量[m3/h]*p=20mbar P=40mbar |
濾芯型號 |
進出口尺寸 | 安裝形式 | 材質 | ||||||||||
| 衛生快接DIN 11851 | 法蘭 | 卡箍 | 殼體 | 緊固件 | |||||||||||
| 單濾芯 | |||||||||||||||
| 0006 | 4.5 | 9 | 03/10 | DN 32 |
標準型 |
可選配 |
可選配 |
不銹鋼 1.4301（304L）或 1.4404（316L） |
不銹鋼 1.4301 （304L）或 1.4404 （316L） |
||||||
| 0027 | 12 | 24 | 05/25 | DN 40 | |||||||||||
| 0032 | 17 | 35 | 05/30 | DN 50 | |||||||||||
| 0072 | 35 | 70 | 10/30 | DN50 | |||||||||||
| 0144 | 70 | 140 | 20/30 | DN 80 | |||||||||||
| 0192 | 105 | 210 | 30/30 | DN 80 | |||||||||||
| 多濾芯 | |||||||||||||||
| 0432 | 210 | 420 | 3×20/30 | DN 100 |
可選配 |
標準型 |
可選配 |
不銹鋼 1.4301（304）或 1.4404 （316L） |
不銹鋼 1.4301（304）或 1.4404 （316L） |
||||||
| 0576 | 315 | 630 | 3×30/30 | DN 100 | |||||||||||
| 0768 | 420 | 840 | 4×30/30 | DN 150 | |||||||||||
| 1152 | 630 | 1260 | 6×30/30 | DN 150 | |||||||||||
| 1536 | 840 | 1680 | 8×30/30 | DN 200 | |||||||||||
| 1920 | 1050 | 2010 | 10×30/30 | DN 200 | |||||||||||
| 型號 | 安裝尺寸** [mm] |
重量** （kg） |
高工作 溫度[oC] |
||||||||||||
| 高度 直徑 | |||||||||||||||
| 單濾芯 | |||||||||||||||
| 0006 | 110 | 85.00 | 1.50 |
+200 |
|||||||||||
| 0027 | 168 | 104.00 | 2.20 | ||||||||||||
| 0032 | 186 | 114.30 | 2.40 | ||||||||||||
| 0072 | 312 | 114.30 | 3.30 | ||||||||||||
| 0144 | 550 | 154.00 | 9.20 | ||||||||||||
| 0192 | 805 | 154.00 | 11.60 | ||||||||||||
| 多濾芯 | |||||||||||||||
| 0432 | 670 | 219.10 | 14.50 |
+200 |
|||||||||||
| 0576 | 925 | 219.10 | 17.50 | ||||||||||||
| 0768 | 950 | 273.00 | 30.00 | ||||||||||||
| 1152 | 950 | 323.90 | 30.00 | ||||||||||||
| 1536 | 960 | 406.40 | 43.00 | ||||||||||||
| 1920 | 960 | 406.40 | 43.00 | ||||||||||||
**設計能力更大的過濾器未列在表中，可按客戶要求提供。
