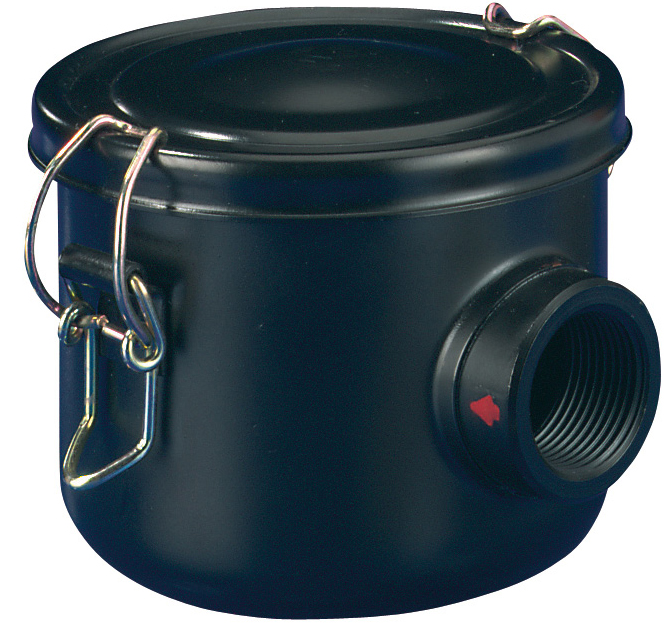

真空空氣濾清器

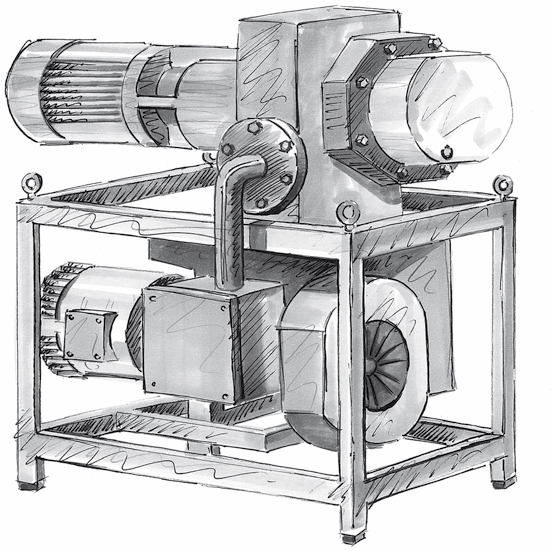

曼胡默爾設計的氣密式真空空氣濾清器用于空氣和氣體管路的安裝，因此真空過濾器氣密性可達到負壓1000mbar,它們也可用于真空泵。優點一覽：
● 密封可靠
● 設計緊湊
● 堅固的金屬外殼
● 有多種接頭形式
● 很好的過濾性能
真空空氣濾清器技術信息
● 設計緊湊
● 堅固的金屬外殼
● 有多種接頭形式
● 很好的過濾性能
真空空氣濾清器技術信息
空氣濾清器的尺寸和其額定流量有關。選擇空氣濾清器規格時應確保空氣濾清器的額定流量等于或者略大于空氣需求。
空氣濾清器可垂直或水平安裝，然而，其不應該安裝于干凈空氣出口的末端。否則的話，保養時贓物會進入到干凈空氣管路中。

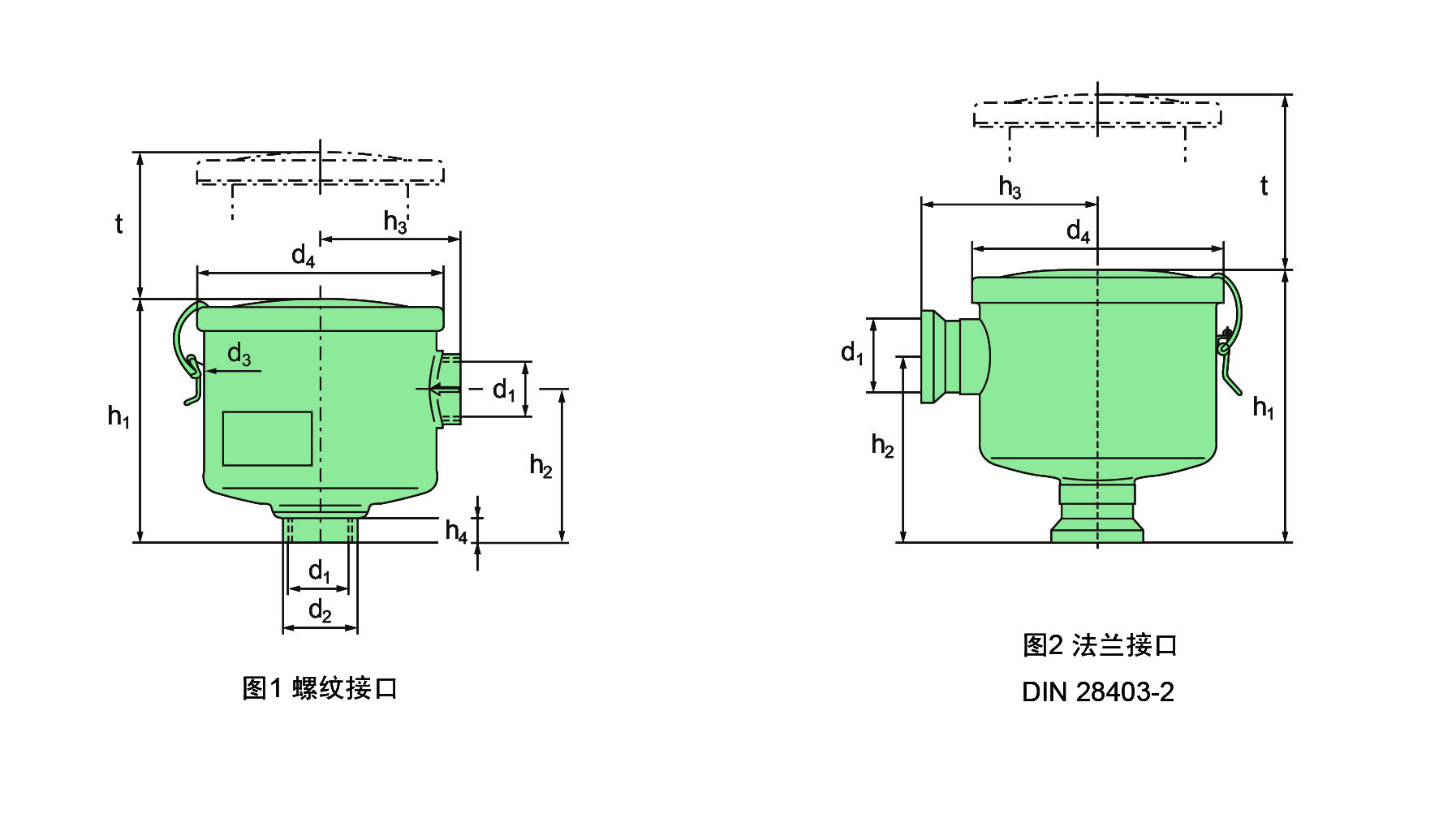

真空空氣濾清器尺寸和訂貨號
真空空氣濾清器尺寸和訂貨號
| 訂貨編號 |
額定流量 [m3/min] |
圖例 | 尺寸mm |
MANN-FILTER 主濾芯 |
大約 重量 [kg] |
||||||||
| d1 | d2 | d3 | d4 | h1 | h2 | h3 | h4 | t | |||||
| 4500972105 | 0.7 | 1 | G3/4 | 35 | 90 | 97 | 89 | 45 | 59 | 6 | 70 | C75 | 0.6 |
| 4502172105 | 1.6 | 1 | G11/4 | 50 | 125 | 136 | 116 |
68 65 |
81 106 |
17 | 75 | C1112 | 1.0 |
| 4502172125 | 1 | 11/4NPT | |||||||||||
| 4502172305 | 2 | DN 40 KF | |||||||||||
| 4503772105 | 1.8 | 1 | G11/4 | 50 | 162 | 172 | 170 |
108 106 |
98 123 |
17 | 130 | C1337 | 1.5 |
| 4503772135 | 1 | 11/4NPT | |||||||||||
| 4503772305 | 2 | DN 40 KF | |||||||||||
| 4512472104 | 6.0 | 1 | G21/2 | 86 | 194 | 200 | 250 |
129 145 |
123 140 |
10 | 240 | C15124/1 | 4.3 |
| 4512472114 | 1 | 21/2 NPT | |||||||||||
| 4512472305 | 2 | DN 50 KF | |||||||||||
| 4513872105 | 12.0 | 1 | G4 | 123 | 268 | 272 | 263 | 147 | 197 | 74 | 165 | C21138/1 | 14.5 |

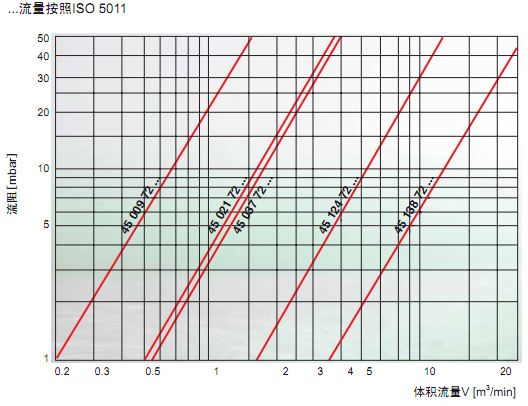

真空空氣濾清器流量特性
