曼胡默爾排塵管
排塵管
免維護，用于掃氣式雙級空氣濾清器

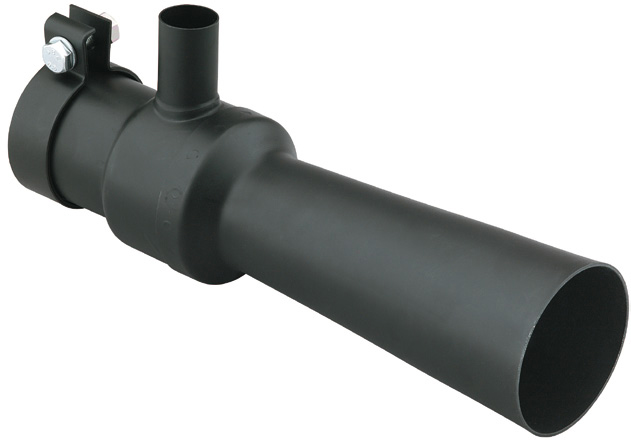

曼胡默爾排塵管用于掃除雙級空氣濾清器內預分離出來的灰塵，除了免維護以外，排塵管能顯著改善雙級空氣濾清器的預分離效果。能大大地延長過濾器的使用壽命（高達60%）。排塵管安裝于尾氣管消音器的后面。排放尾氣的流速在排塵管內產生負壓。這使得預分離出來的灰塵被抽吸到排塵管內，然后和尾氣一起排出。
安裝指南
空氣濾清器和排塵管間的連接管盡可能地短，不要有小半徑彎頭，因為這些能產生流阻。進氣空氣中的粗污染顆粒（例如：膠狀物，纖維，花?；驑淙~等）能導致空氣濾清器堵塞。為了避免這些，掃氣應處于封閉區域（例如冷卻空氣尾端，發動機）或者在上游安裝濾網。當使用排塵管時，應注意背壓不能高于發動機廠家的規定值。另外，在所有運行工況下，排氣管必會產生壓力降。為了避免排放尾氣被吸入，我們推薦使用1個止回接頭。
安裝實例
排塵管可顯著延長空氣濾清器使用壽命

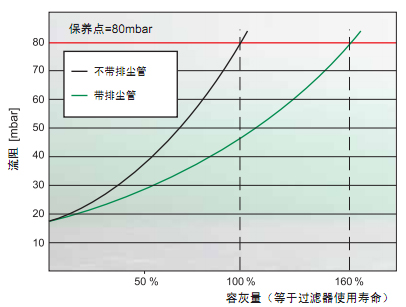

使用排塵管可使雙級空氣濾清器的使用壽命提高60%，圖表顯示了典型的容灰量和壓降間的流量特性關系。
排塵管尺寸和零件號
| 訂貨編號 |
應用 [KW] |
適用于 | 尺寸mm | |||||
| Europiclon | NLG-Piclon | Piclon(金屬) | d1 | d2 | d3 | I | ||
| 3933070111 | 50-75 | 45400… | - | 45225... | 55.5 | 75 | 32 | 352 |
| 3933070100 | 75-100 | 45500… | - | 45325... | 72.5 | 80 | 32 | 312 |
| 3910567110 | 100-130 | 45600… | NLG 15 | 45440... | 80.2 | 88 | 32 | 345 |
| 3915065100 | 130-195 | 45700… | NLG 21 | 45650... | 90.0 | 109 | 40 | 416 |
| 3917067110 | 180-300 | 45800… | NLG 28 | 45880... | 110.0 | 143 | 40 | 547 |

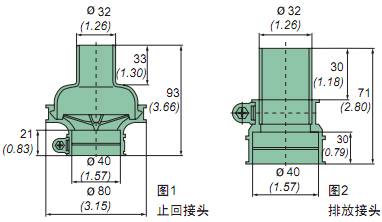

排塵管附件
| 訂貨編號 | 圖例 |
| 3900025919 | 1 |
| 3900025751 | 2 |
