曼胡默爾ProVent 100

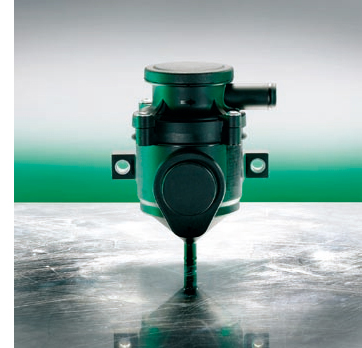

ProVent®100
ProVent®100為輸出功率達100kw的發動機配備緊湊的曲軸箱通風系統，其優點如下：
● 竄漏氣達到100l/min ；
● 結構緊湊，適合裝在狹小的空間 ；
● 曲軸箱集成有調壓閥 ；
● 過濾介質效率高 ；
● 配有旁通閥或卸壓閥 ；
● 適用于開式或閉式曲軸箱通風 ；
● 可以并聯使用兩個ProVent®100 ；
● 選擇提供用于回油的單向閥（建議） ；
● 采用對稱濾芯結構，可防止不當插裝 。
| 零件號 |

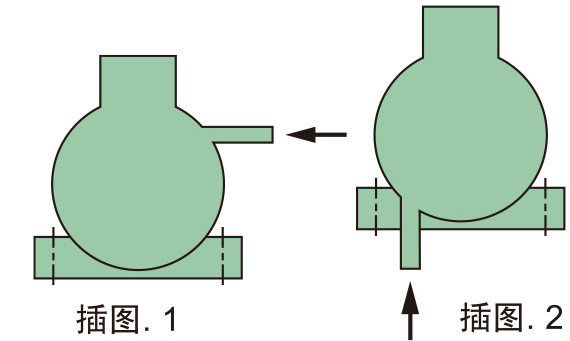

插圖 |
殼體竄漏氣入口 |
曼胡默爾更換濾芯 | ||
|
ProVent®100 配有減壓閥 |
ProVent®100 配有旁通閥 |
HE* | UE** | ||
| 3931070792 | 3931070793 | 1 | 右邊 | LC 7001 | 按要求 |
| 3931070790 | 3931070791 | 2 | 后面 | ||
*HE=過濾介質
**UE=超效過濾介質

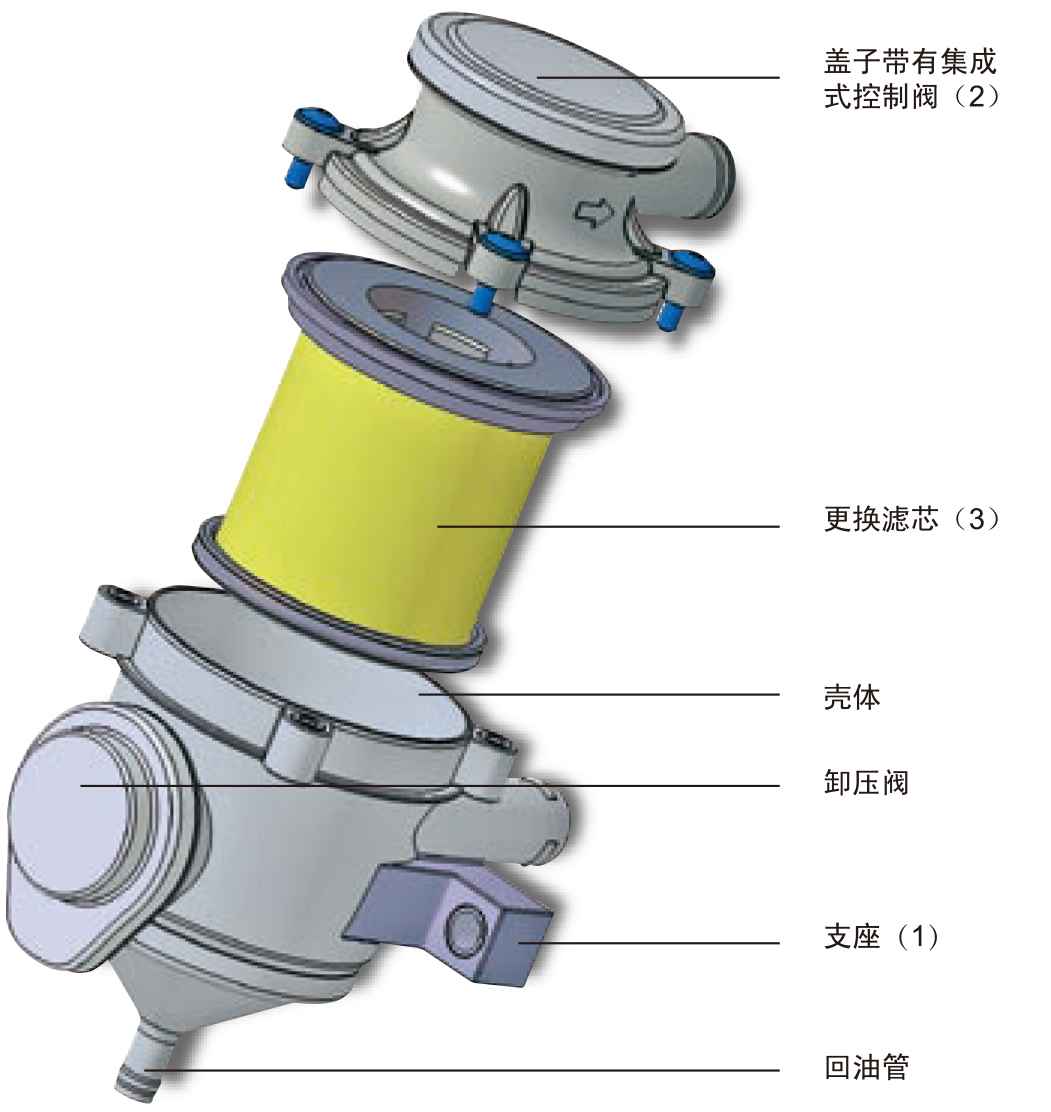

ProVent®100備件單
| 零件號 | 產品 | 數量 | |
| 支座 | 集成 |
1 |
1 |
| 蓋子 |
3931030320 （集成壓力調節） |
2 | 1 |
| 更換濾芯HE | LC 7001 | 3 | 1 |

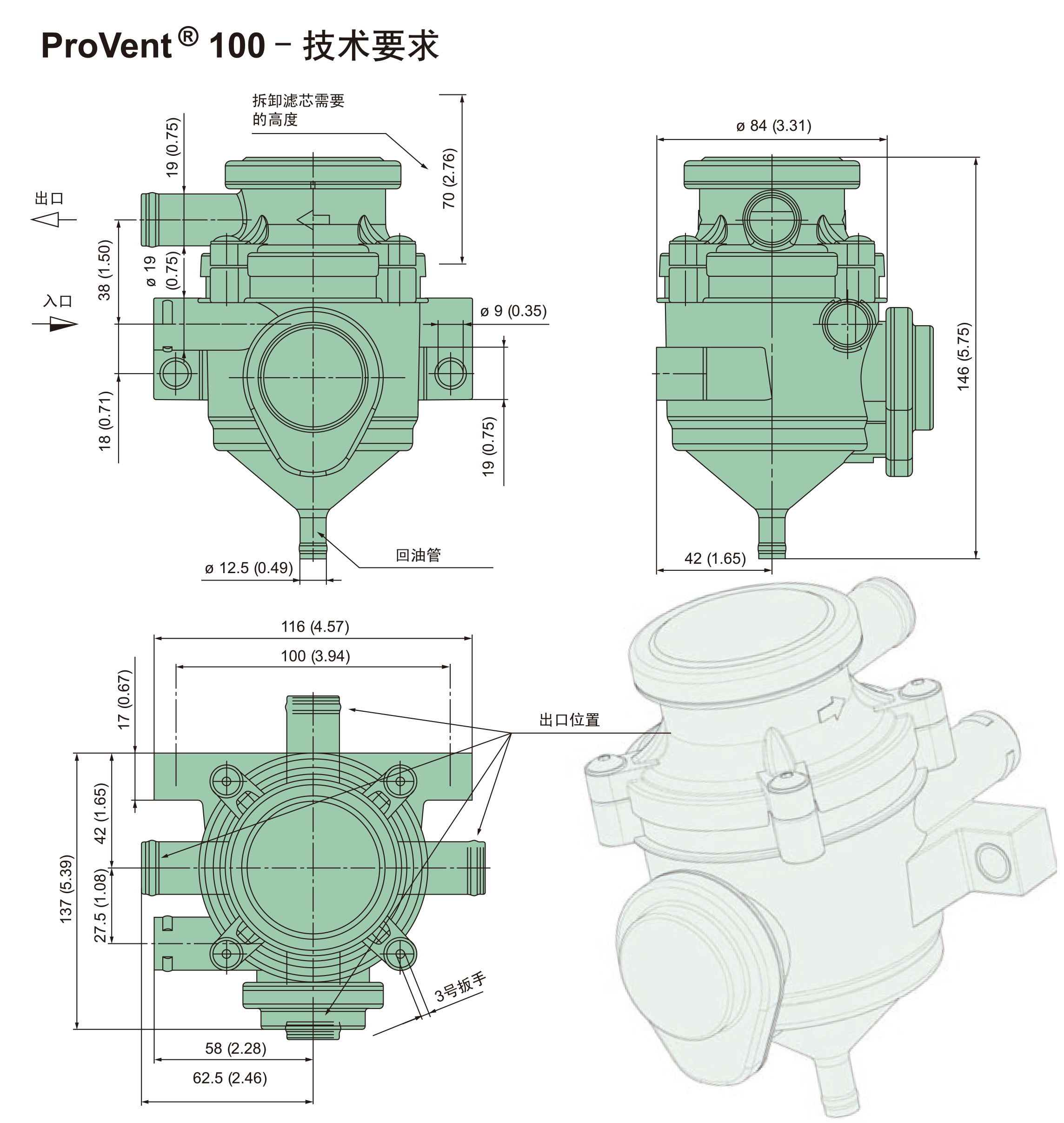

ProVent®-技術要求
| ProVent®的應用標準值 | 單個單元* | 達到100kw |
| 竄漏氣流量 | 大100l/min | |
| 安裝位置 | 垂直 | |
| 垂直軸容許傾斜位置 | 所有方向45° | |
|
定位 |
入口 出口 |
2個位置 4個位置 |
| 環境溫度 | -35oC至120oC，短時間可達140oC | |
| 安裝于發動機氣缸體的螺釘 | 2×M8 | |
|
材料 |
外殼 蓋子 支座 |
聚酰胺加玻璃纖維 |
| 耐抗性 | 柴油、發動機油、潤滑油、清洗劑 |
