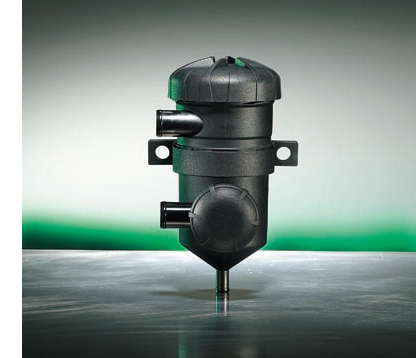

曼胡默爾ProVent 200
ProVent®200
ProVent®200是一種用于功率達250kw發動機的緊湊型曲軸箱通風系統，其優點如下：
● 竄氣量達200 l/min ；
● 結構很緊湊 ；
● 集成了曲軸箱調壓閥 ；
● 還配有旁通閥（裝在分離芯上）；
● 更換濾芯無需工具，由于有旋轉鎖定機構防止了不當安裝，分離芯配有手柄
● 適用于開式或閉式曲軸箱通風系統 ；
● 兩個ProVent®200可以并聯使用 ；
● 配有回油單向閥（推薦） 。
|
零件號ProVent®200 配有減壓閥 |

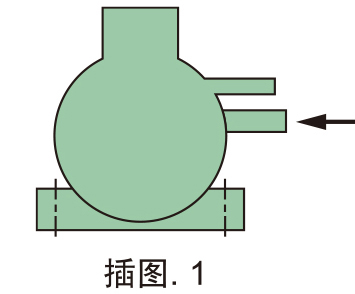

插圖 |
殼體竄漏氣入口 |
曼胡默爾更換濾芯 | ||
| HE* | UE** | HE/UE分別帶有旁通閥 | |||
| 3931070550 | 1 | 入口和出口位置固定支座可調 | LC 5001 X | LC 5002 X | 按要求 |
*HE=過濾介質
*UE=超效過濾介質

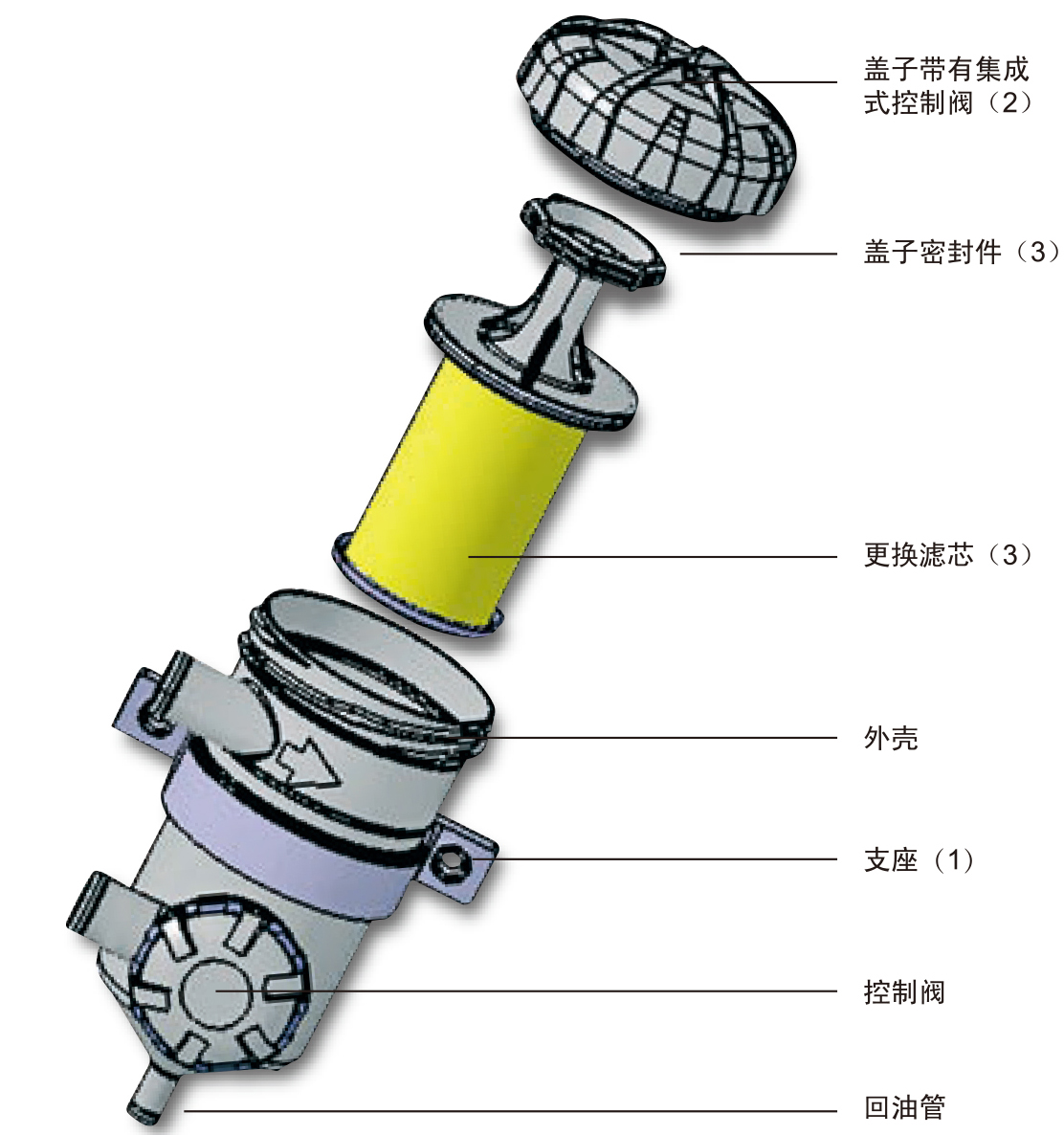

ProVent®200備件單
| 零件號 | 產品 | 數量 | |
| 支座 | 3931030955 | 1 | 1 |
| 蓋子 | 3931017950 | 2 | 1 |
| 更換濾芯HE | LC5001 X*** | 3 | 1 |
| 更換濾芯HE | LC 5002 X*** | 3 | 1 |

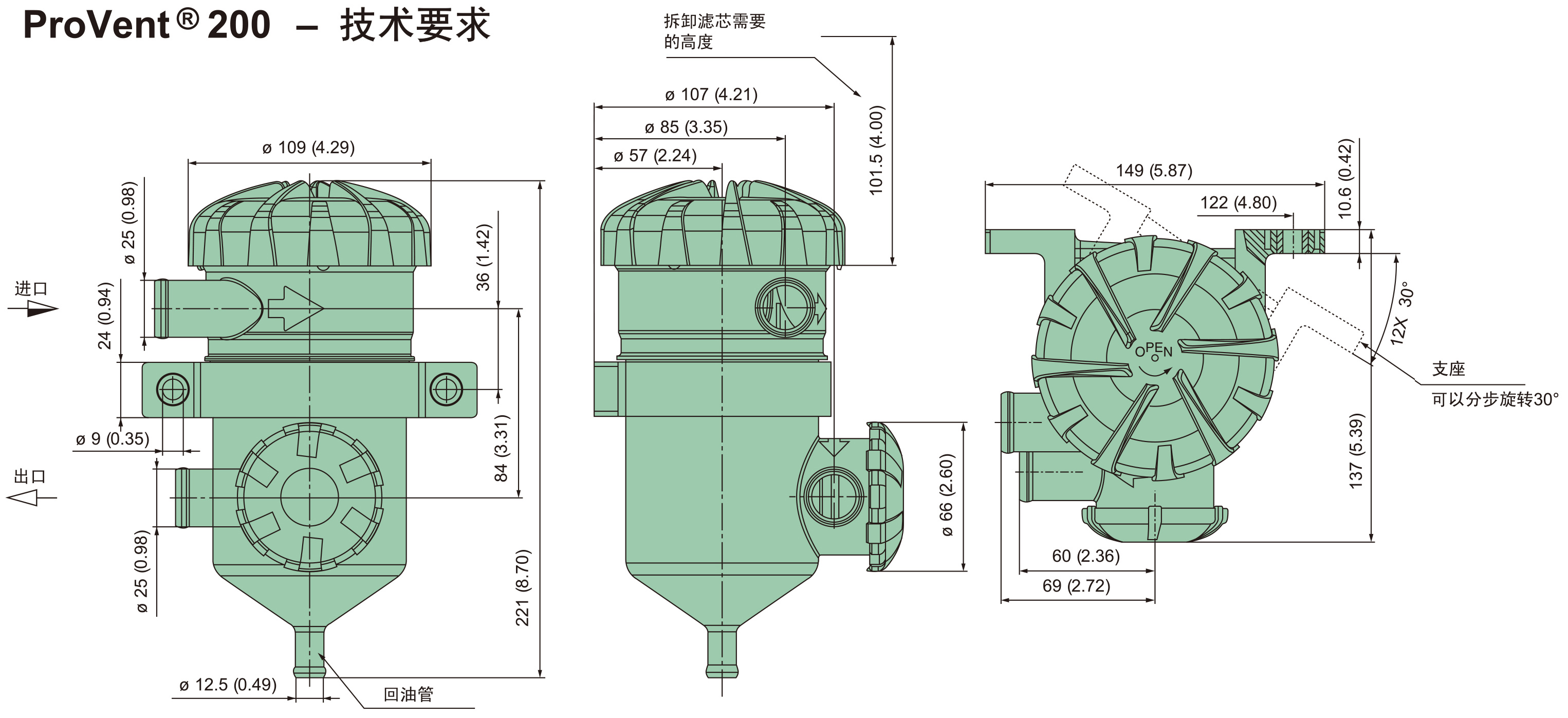

ProVent®200-技術要求
| ProVent®的應用標準值 | 單個單元* | 達到250kw |
| 竄漏氣流量 | 大200l/min | |
| 安裝位置 | 垂直 | |
| 垂直軸容許傾斜位置 | 所有方向45° | |
| 定位 | 入口 出口 | 12個位置，其它位置按要求 |
| 環境溫度 | -35oC至120oC，短時間可達140oC | |
| 用螺釘安裝于發動機座上 | 2×M8 | |
| 材料 | 外殼 蓋子 支座 | 聚酰胺加玻璃纖維 |
| 耐抗性 | 柴油、發動機油、潤滑油、清洗劑 |
