平板縫隙式濾清器 工作壓力：10/40巴-高粘度液體
平板縫隙式濾清器
工作壓力：10/40巴-高粘度液體
工作壓力：10/40巴-高粘度液體
| 訂貨編號(hào) | 圖號(hào) |
額定流量[l/h] 縫隙寬度 |

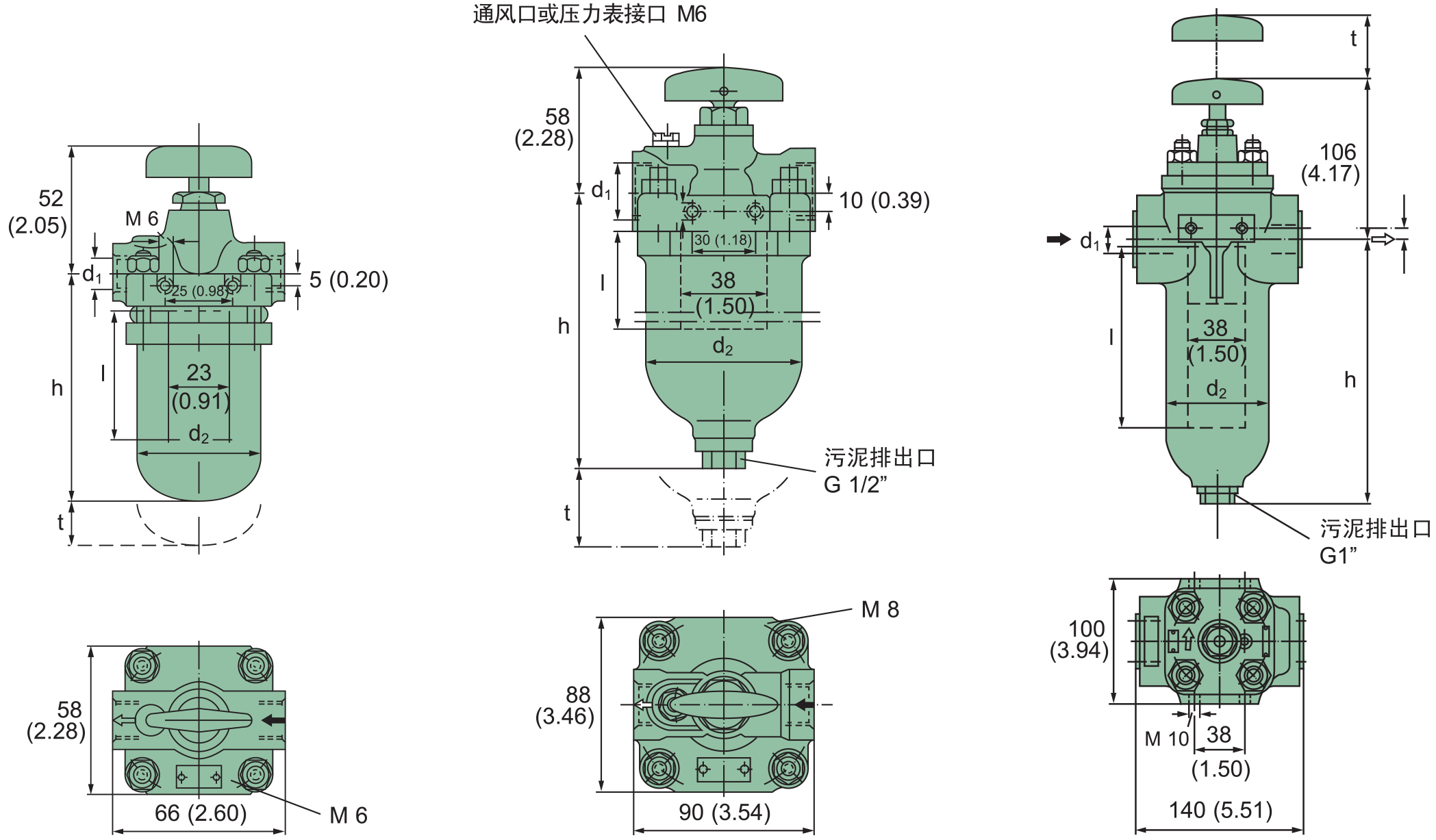

尺寸mm |
容許 工作 壓力 [bar] |
外殼 |
大約 重量 [kg] |
|||||
|
100μm x=3 |
200μm x=5 |
d1 | d2 | h | l | t | |||||
| 512046X021 | 1 | 450 | - | M14X1.5 | 47 | 75 | 32 | 50 | 10 | 球墨鑄鐵/鋼 | 1.0 |
| 512076X021 | 1 | 900 | - | M14X1.5 | 47 | 125 | 70 | 85 | 10 | 球墨鑄鐵/鋼 | 1.0 |
| 513056X041 | 2 | 1400 | 3500 | M22X1.5 | 77 | 142 | 50 | 90 | 40 | 球墨鑄鐵/鋼 | 3.0 |
| 513056X051 | 2 | 1400 | 3500 | G 1/2" | 77 | 142 | 50 | 90 | 40 | 球墨鑄鐵/鋼 | 3.0 |
| 513056X061 | 2 | 1400 | 4000 | G 3/4" | 77 | 142 | 50 | 90 | 40 | 球墨鑄鐵/鋼 | 3.0 |
| 513106X041 | 2 | 2600 | 3500 | M 22X1.5 | 77 | 192 | 95 | 140 | 40 | 球墨鑄鐵/鋼 | 3.0 |
| 513106X051 | 2 | 2600 | 3500 | G 1/2" | 77 | 192 | 95 | 140 | 40 | 球墨鑄鐵/鋼 | 3.0 |
| 513106X071 | 2 | 2600 | 4500 | G 3/4" | 77 | 192 | 95 | 140 | 40 | 球墨鑄鐵 | 3.0 |
| 513107X101 | 3 | 2600 | 5000 | G 1" | 78 | 180 | 95 | 180 | 10 | 球墨鑄鐵 | 6.0 |
| 513187X101 | 3 | 5000 | 5000 | G 1" | 77 | 295 | 180 | 280 | 10 | 球墨鑄鐵 | 8.0 |
