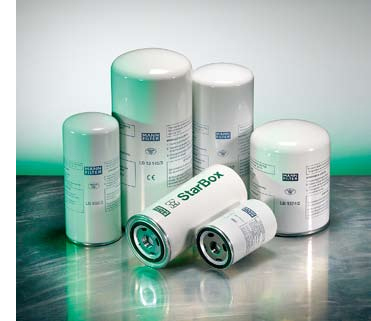

旋裝式油分芯
旋裝式油分芯
額定流量
在7bar的工作壓力下，MANN旋裝式油氣分離芯的額定流量為1-5.5m3/min。
壓力降
在額定流量和7bar工作壓力時，新濾芯的初始?jí)翰顬?.25bar。
抗壓強度
MANN旋裝式油氣分離芯的外殼大承受20bar的工作壓力或14bar的工作壓力。內部濾芯能承受5bar以上的壓差。
分離效率
在額定流量和7bar工作壓力時，殘油率約為1-3mg/m3。
使用壽命
使用壽命消耗主要表現為流阻增大，因此使用壽命主要和油的清潔、和空氣濾清器的性能有關。只要系統功能正常，使用壽命可達幾千小時。
安裝說明

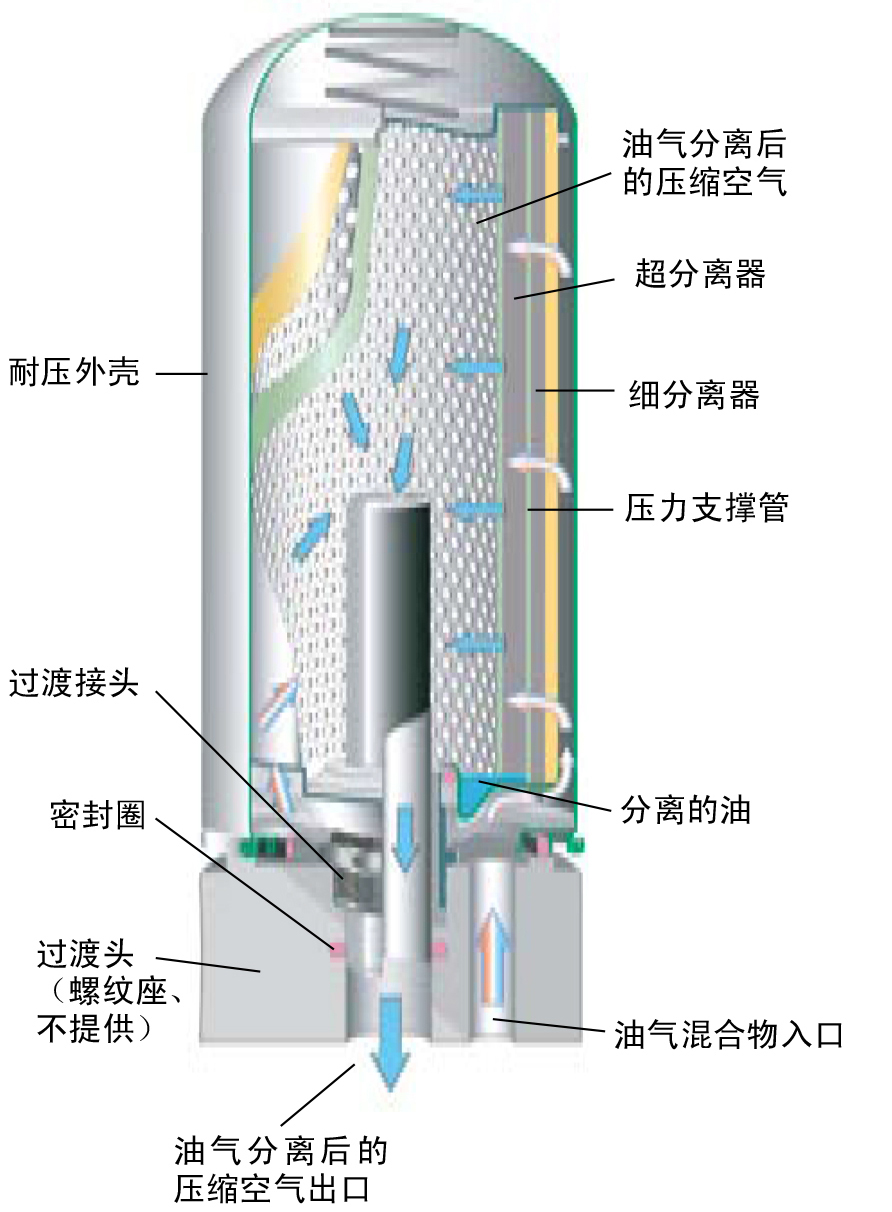

借助于過渡接頭將MANN旋轉式油氣分離芯用手牢固地垂直安裝在過濾頭上。MANNA+HUMMEL建議應安裝在便于維護、保養的位置。
維護須知
當流阻達到1bar時，應更換油氣分離芯。只有當系統泄壓后，才能更換濾清器。用一種市場上能夠買到的皮帶扳手將油氣分離芯拆下來。而安裝時，只要用手旋緊即可。

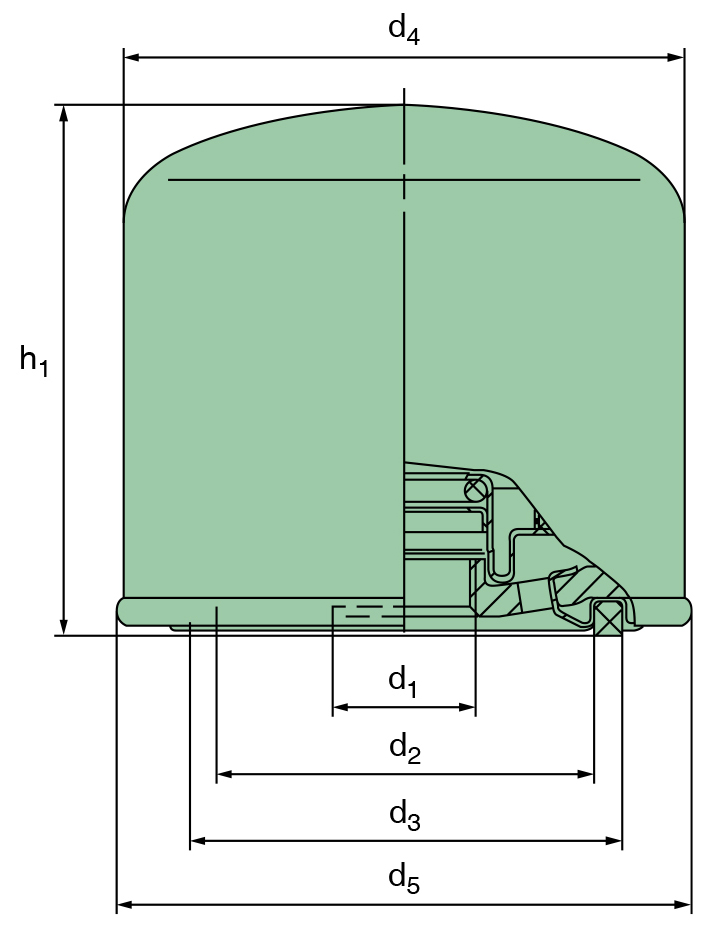

尺寸和訂貨編號
| 訂貨編號 |
額定流量1) [m3/min] |
尺寸mm |
大工作壓力 [bar] [Mpa] |
|||||
| d1 | d2 | d3 | d4 | d5 | h1 | |||
| LB719/2 | 1.0 | M22x1.5 | 62 | 71 | 76 | 80 | 127 | 20 2.0 |
| LB962/2 | 2.0 | M24x1.5 | 62 | 71 | 93 | 96 | 212 | 20 2.0 |
| LB1374/2 | 3.0 | M39x1.5 | 100 | 111 | 136 | 140 | 177 | 20 2.0 |
| LB11102/2 | 4.0 | M32x1.5 | 93 | 104 | 108 | 110 | 260 | 14 1.4 |
| LB13145/3 | 5.5 | M39x1.5 | 100 | 111 | 136 | 140 | 302 | 20 2.0 |
| 1)額定流量按DIN 1945標準(在7bar工作壓力下)。 | ||||||||
