閉式曲軸箱通風過濾系統

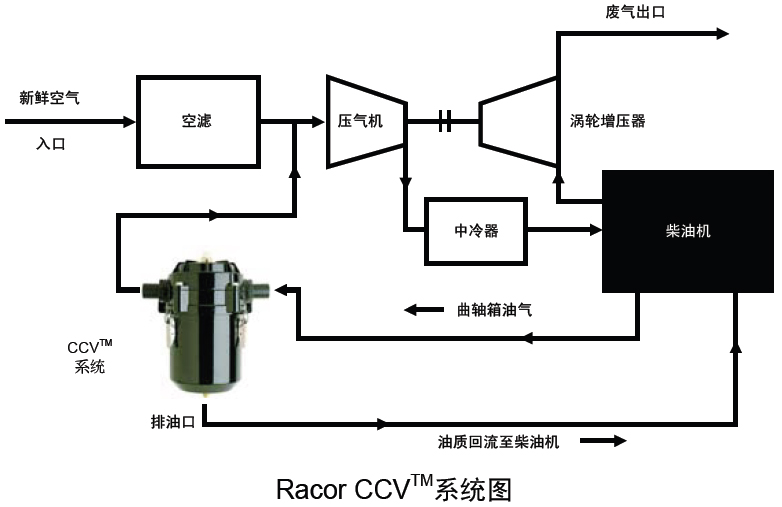

派克漢尼汾公司RACOR®品牌過濾器的CCVTM系統

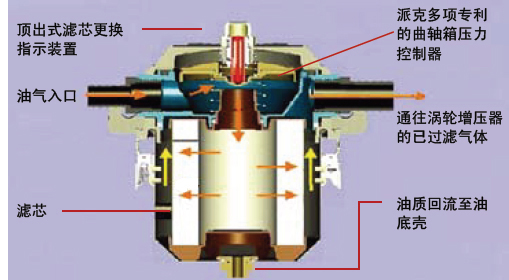

Racor 的CCVTM（Closed Crankcase Ventilation，閉式曲軸箱通風過濾系統）采用特別的凝聚式過濾技術。當浮質油液顆粒在介質中相遇時，使其逐漸聚集在一起。這種聚集最終會形成油滴，并被擠壓到介質的下游。當油滴不斷變大時，它們會從介質中脫落，并滴到介質的外部表面。這種將顆粒變成液滴，并使其脫落過濾介質的方式被稱為凝聚式過濾。CCVTM系統具有三大功能：過濾雜質、儲存油液和調節壓力。
主要特點：
● 高精度的過濾介質， 高達99.9%@0.5μm的過濾效率；
● 派克多項專利技術的壓力控制裝置，可以把曲軸箱壓力
控制在預設范圍內，如+1kPa；
控制在預設范圍內，如+1kPa；
● 濾芯更換指示裝置提醒用戶更換濾芯；
● 可選裝或加裝旁通功能，在濾芯堵又未及時更換時，旁
通油氣混合物；
通油氣混合物；
● 自帶或外接單向閥，可以防止油底殼的機油逆流到CCV
系統；
系統；
● 可選裝加熱器，用于高寒地帶。

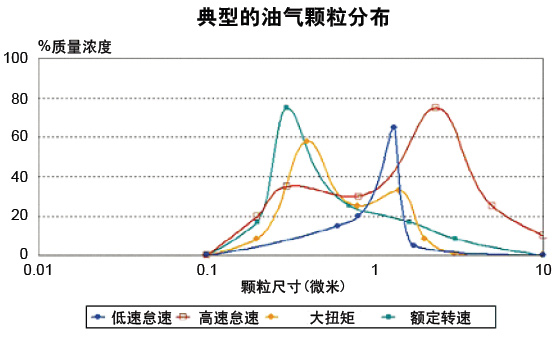

顆粒分布圖
下圖是發動機在不同工況下的油氣顆粒分布曲線。如圖所示，只有在高速怠速時，油氣顆粒大小才會主要分布在1至10微米之間，而其他工況時，顆粒多數分布在0.1至1微米之間，而這種尺寸的顆粒物是很難用阻攔或者吸附的方式去除的。一個合格的過濾器，應該把發動機不同工況下產生的不同尺寸的顆粒物都過濾干凈。
