15/40/80CN系列中壓過濾器技術參數和安裝信息
技術參數
壓力： 流量疲勞特性：
大允許工作壓力：70 bar 過濾器的濾材有支撐結構，可獲得好的疲勞壽命
額定疲勞壓力：56 bar (ISO 3724)
接口：
可提供多種螺紋接口形式，80CN可提供法蘭接口。 Microglass III ( 如有要求，可提供）
連接形式 型號 敷環(huán)氧樹脂金屬網作為支撐，端帽為加強合成材料，金屬內芯
15CN 40CN 80CN 爆破壓力為 20 bar(ISO 2941）
BSPF(G) 1”, 3/4” 11/4 ”,1 1/2 ” 11/2”, 2”
SAE 12,16 16, 24 24, 32 Ecoglass III
ISO 6149 M27 M33 M42, M48 用塑料網支撐，端帽為強化合成材料，無金屬零件。
公制 3000-M 2” 爆破壓力為10 bar (ISO 2941)
過濾器濾殼： 過濾器濾芯只能和配有Eco-過渡接頭的下殼體結合使用
濾頭：鋁 提示： Ecoglass III 符合 ISO 14001 quality
下殼體：硬陽極氧化鋁 指示器選項：
密封材料： - 目視M3
丁腈橡膠和氟橡膠 - 電氣式 T1
工作溫度范圍： - 電子式F1(PNP )
-20oC — +100oC - 電子式F2(NPN )
旁通閥 & 指示器設定值：
以下給出了旁通閥和相應的指示器設定值 重量 (kg)：
旁通閥 指示器 型號 長度 1 長度 2
1.7 bar 1.2 bar 15CN 1.1 1.6
3.5 bar 2.5 bar 40CN 2.0 2.5
過濾器濾芯： 80CN 5.6 6.9
過濾水平： 流體兼容性：
決定于多次通過試驗，符合ISO 16889 適用于礦物油和植物油和部分合成油液。 其它油品，請咨詢Parker 液壓過濾部門。
安裝信息

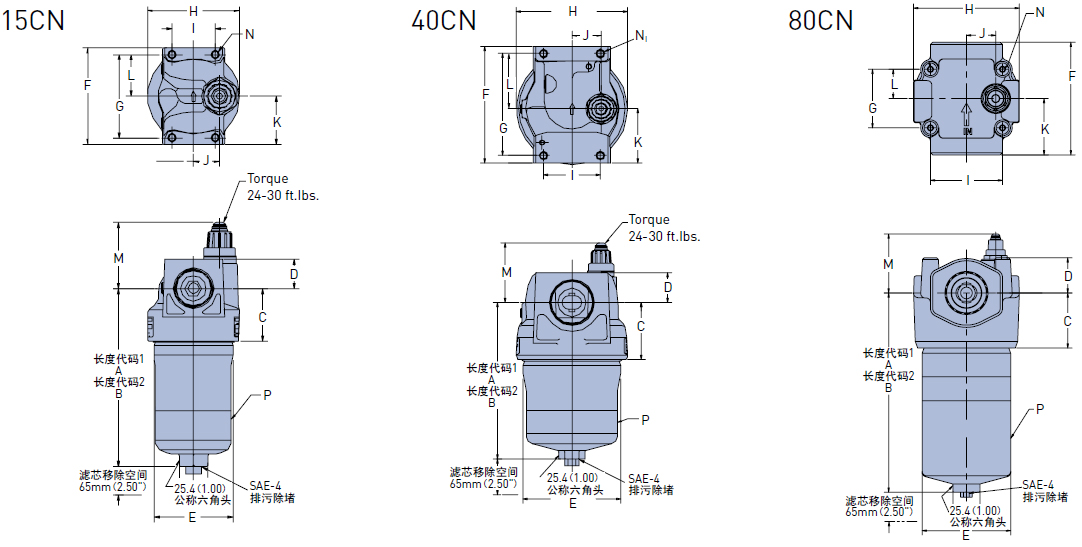

安裝信息
| 型號 | 尺寸mm | ||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | |
| 15CN | 156.6 | 250.7 | 46.5 | 25.4 | 71.1 | 85.9 | 73.2 | 82.6 | 38.1 | 22.9 | 42.9 | 36.6 | 53 | 4xM6-1.0x7.9 深 | 20-27 Nm |
| 40CN | 170.8 | 262.4 | 62.0 | 32.6 | 107.2 | 127.0 | 111.0 | 121.9 | 62.0 | 31.8 | 58.8 | 60.2 | 53 | 4xM8-1.25x13 深 | 57-68 Nm |
| 80CN | 280.9 | 401.6 | 77.7 | 49.5 | 124.8 | 158.7 | 82.6 | 151.4 | 101.6 | 41.1 | 79.4 | 41.3 | 69 | 4xM8-1.25x16 深 | 80-95 Nm |
提示：對于T 和 F 指示器加45mm

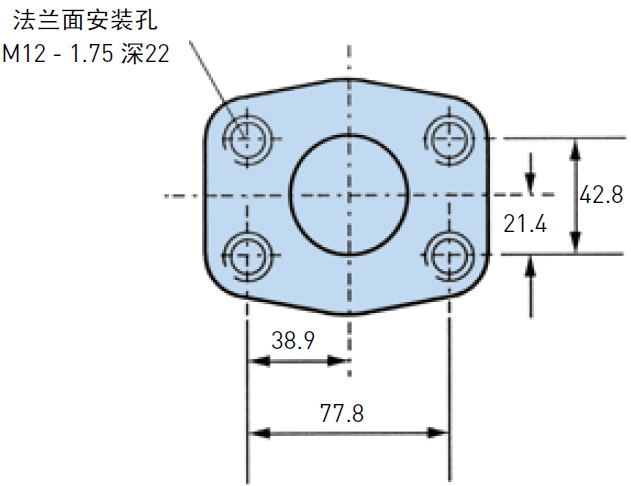

80CN法蘭面詳細內容（SAE2''3000-M）
80CN法蘭面詳細內容（SAE2''3000-M）
