15/40/80CN系列中壓過濾器濾芯維護
15/40/80CN系列
中壓過濾器

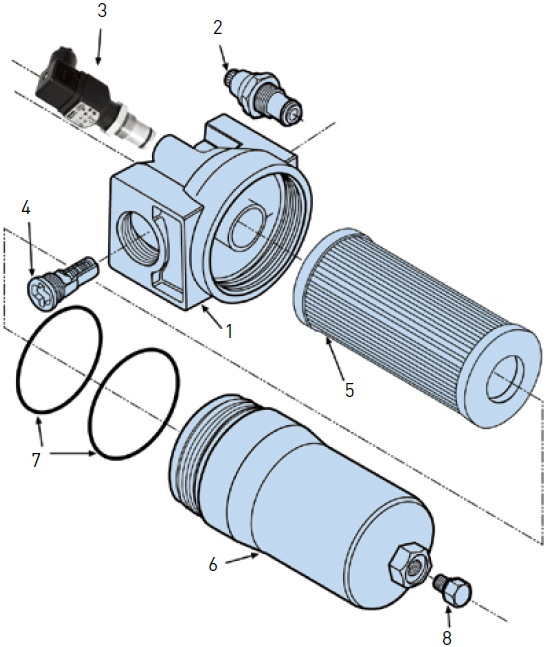

濾芯維護 CN 系列過濾器備品備件表
中壓過濾器
濾芯維護 CN 系列過濾器備品備件表
| 序號 | 說明 |
| 1 | 濾頭 |
| 2 | 指示器 |
| M3-目視自動復位表: 1.2 bar | |
| M3-目視自動復位表: 2.5 bar | |
| 3 |
T1-電氣式: 1.2 bar c/w DIN 43650 接口 |
|
T1-電氣式: 2.5 bar c/w DIN 43650 接口 |
|
| F1-電子式 PNP with 4 LEDs: 1.2 bar | |
| F1-電子式 PNP with 4 LEDs: 2.5 bar | |
| F2-電子式 NPN with 4 LEDs: 1.2 bar | |
| F2-電子式 NPN with 4 LEDs: 2.5 bar | |
| 4 | 旁通閥 |
| 1.7 bar 組件 | |
| 3.5 bar 組件 | |
| 5 | 濾芯 (見替換濾芯件號) |
| 6 | 下殼體 |
| 單倍長度帶排油口 | |
|
單倍長度帶可重復使用的內芯和 排油口 |
|
| 單倍長度無排油口 | |
| 雙倍長度帶排油口 | |
|
雙倍長度帶可重復使用的內芯和 排油口 |
|
| 雙倍長度無排油口 | |
| 7 | 下殼體和防塵密封 |
| 丁腈橡膠 | |
| 氟橡膠 | |
| 8 | 排油口螺堵: SAE-4 |
| 丁腈橡膠 | |
| 氟橡膠 |
A、關閉系統
B、卸除系統中過濾回路的壓力
B、卸除系統中過濾回路的壓力
C、如果過濾器設有排油口，排空下殼體中的油液
D、松開并拆卸下殼體
E、通過向下拉動并輕微扭動去除下殼體
F、檢查下殼體的密封圈和防擠出圈，如果損壞，替換
G、用系統油液潤滑濾芯上的O形密封圈，并在濾頭中將其安裝到位
H、通過反向旋轉安裝下殼體并按規定的扭矩擰緊
15CN – 20-27 Nm (15-20ft. lbs)
40CN – 57-68 Nm (42-50ft. lbs)
80CN – 80-95 Nm (60-70ft. lbs)
I、確保啟動系統后無泄漏
