Maxiflow系列旋裝過濾器的技術參數(shù)及安裝信息
Maxiflow系列
旋裝過濾器
技術參數(shù)
過濾器選擇
利用壓降圖表選擇正確的過濾器。有關如何選擇正確的過濾器的詳細信息和舉例，見下頁。 單位：mm(in)
安裝信息
旋裝過濾器
技術參數(shù)
| 系列 MXA | PS 系列 | |
| 工作壓力： | 10 bar | 10 bar |
| 過濾器濾頭材質： | 鋁LM24 | 鋁合金 |
| 下殼體材質： | 碳鋼 | 碳鋼 |
| 密封材質： | 丁腈橡膠 | Buna (丁腈橡膠) |
| 工作溫度范圍： | -30oC to +90oC | -30oC to +110oC |
| 旁通閥： |
回油管路1.05 bar 吸油管路0.17 bar 無旁通閥 |
回油管路1.5 bar 吸油管路0.10 bar 無旁通閥選項 |
| 介質： | 礦物油 | 礦物油 |
| 濾芯材質： |
Microglass III 材質 紙質纖維 |
Microglass III 材質 紙質纖維 |
過濾器選擇
利用壓降圖表選擇正確的過濾器。有關如何選擇正確的過濾器的詳細信息和舉例，見下頁。 單位：mm(in)

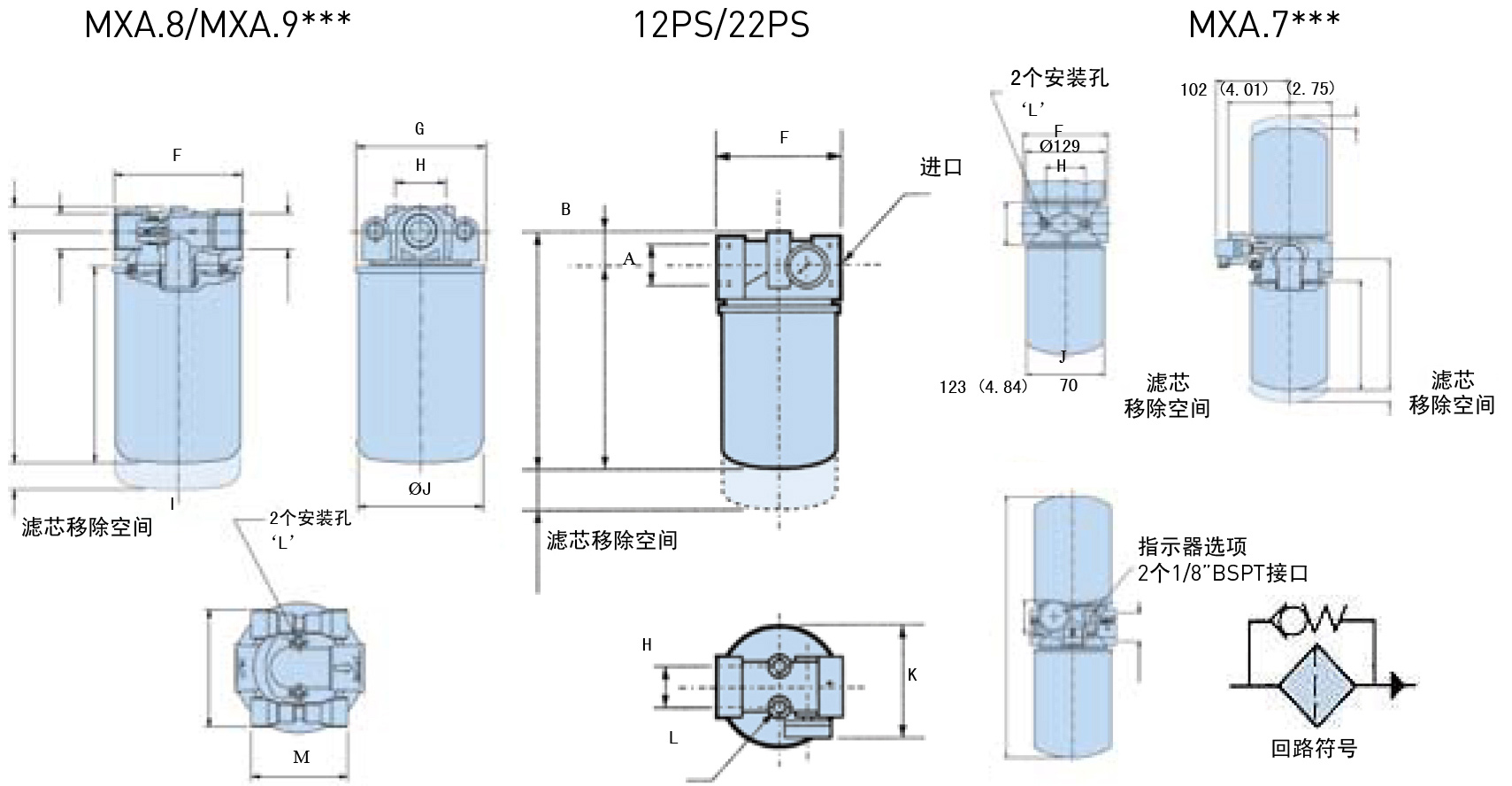

| 類型 | A | B | C | D | F | G | H | J | K | L | M |
|
MXA.8 12PS |
G 3/4 | 19 | 147 | 173 | 95 | 97 | 38 | 94 | 88 |
M8 x 1.25 x 16 總深 |
72 |
| 22 | 165 | 187 | 95 | N/A | 38 | 93 | 107 | N/A | |||
|
MXA.9 22PS |
G1 1/4 | 30 | 179 | 213 | 133 | 129 | 50 | 127 | 130 | 72 | |
| 28 | 208 | 236 | 133 | N/A | 50 | 130 | N/A | N/A | |||
| MXA.7 | G1 1/2 | 430 | 179 | 214 | 140 | N/A | 65 | 127 | M10 x 1.5 |
安裝信息
