TTF系列油箱頂置回油過濾器 技術參數
TTF系列
油箱頂置回油過濾器
技術參數
油箱頂置回油過濾器
技術參數
工作壓力： 過濾材質：
Microglass III & Ecoglass III LEIF®濾芯
組件： 也可提供10μm 紙質纖維和 40μm 不銹鋼金屬網
油箱頂置安裝 濾芯的爆破壓力：
接口： 10 bar (ISO 2941)
螺紋 BSP 接口。 壓力指示器選項：
法蘭接口可按要求提供 設定值 0.7 或 1.2 bar
法蘭接口可按要求提供 設定值 0.7 或 1.2 bar
集成式濾頭TSR 可按要求提供 其他的設定值請咨詢
流量可達 250 l/min 目視壓力表
流量可達 250 l/min 目視壓力表
過濾器外殼： 電訊式壓力繼電器
鋁質濾頭和端蓋。 選項：
密封材料： 擴散器列類型 P (直管,無開孔板區域)
丁腈橡膠， 氟橡膠，氯丁橡膠。 擴散器 T (帶有封閉的擴散器端帽和開孔板區域，當進入油箱的油液接近
工作溫度范圍： 油箱底部或為了確保進入的油液處于油箱液位之下時推薦使用)
-40oC — +120oC 磁鐵組件：
旁通閥設定 標準的 TTF400 和 500 作為標準供貨不包括磁鐵
開啟壓力 0.8 / 1.5 或 2 bar 端蓋上注油口（可選）
其它要求請咨詢 堵塞：
過濾程度： 過濾器濾芯：
決定于多次通過實驗符合 LEIF®濾芯帶有可多次使用的金屬濾芯護套
ISO 16889 可選傳統的帶有碳鋼端帽的濾芯。
ISO 16889 可選傳統的帶有碳鋼端帽的濾芯。
液流疲勞特性： LEIF®濾芯專利產品可保證使用真正原裝產品。
過濾材質可確保獲得更好的疲勞壽命 注意：LEIF®濾芯可與礦物油和合成酯類型油液兼容。
其他油液請咨詢Parker 過濾部門。
LEIF®符合 ISO 14001 質量標準。
尺寸單位mm
其他油液請咨詢Parker 過濾部門。
LEIF®符合 ISO 14001 質量標準。

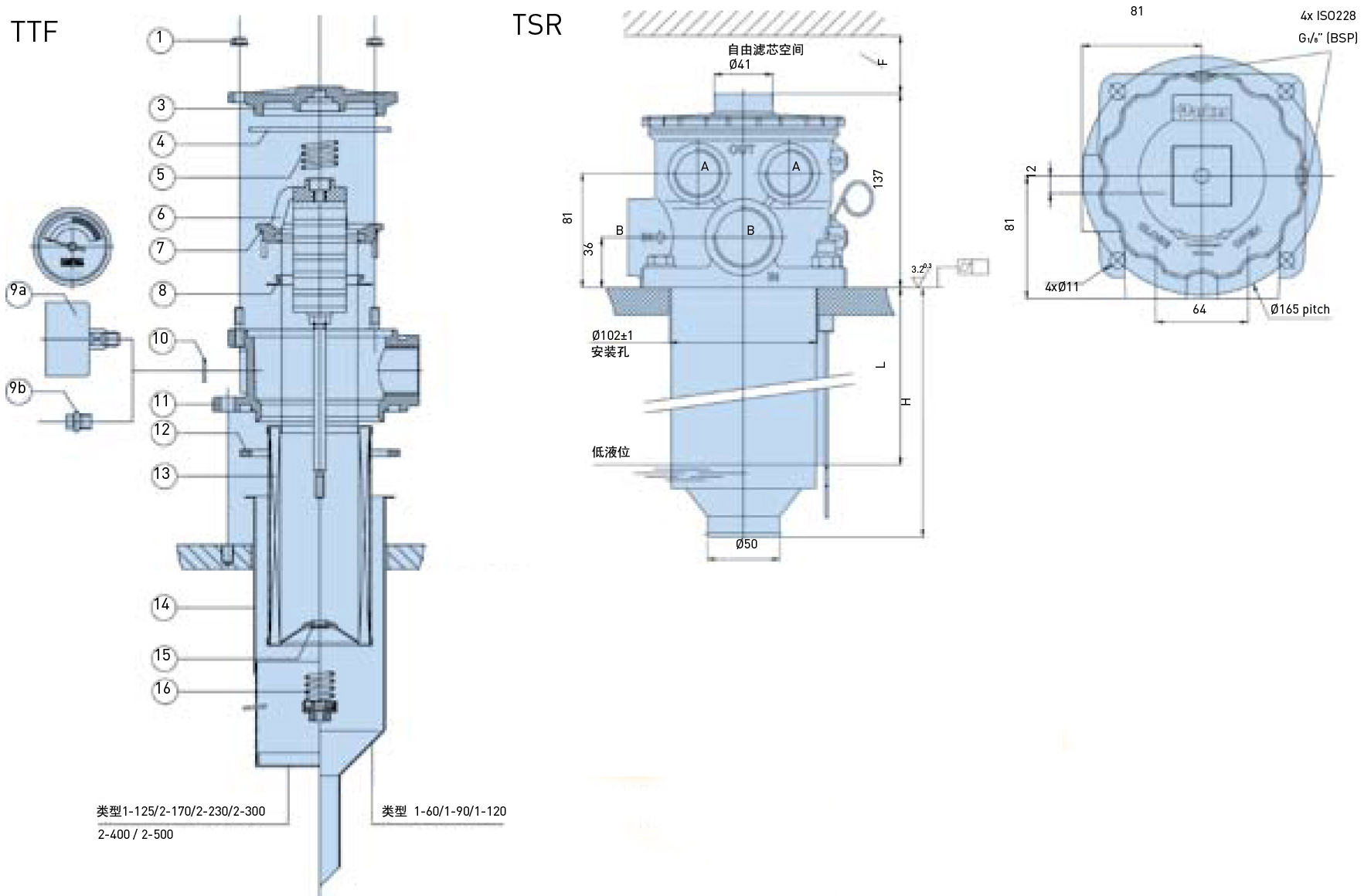

| TTF 密封組件: No. 4+7+12 | ||
| Ref. | No. | 說明 |
| 1 | 4 | 法蘭帽 |
| 3 | 1 | 端蓋 |
| 4 | 1 | 端蓋密封 |
| 5 | 1 | 頂部彈簧 |
| 6 | 1 | 插件 |
| 7 | 1 | 插件密 |
| 8 | 1 | 濾芯 |
| 9a | 0-1 | 指示器 |
| 9b | 0-3 | 堵 M10x1 |
| 10 | 0-3 | 組件密封 |
| 11 | 1 | 外殼 |
| 12 | 1 | 墊片 |
| 13 | 1 | 護套 |
| 14 | 1 | 漏斗/擴散器 |
| 15 | 1 | O-形圈 |
| 16 | 1 | 旁通閥設置 |
| 標準長度TSR2 | |||
| 類型 | H | F | L |
| TSR 120 | 185 | 201 | 150 |
| TSR 200 | 271 | 286 | 286 |
| TSR 250 | 404 | 421 | 369 |
尺寸單位mm
| 接口A | 接口B |
| G1 (BSP) | G11/4 (BSP) |
| SAE16 | SAE20 |
| 技術參數 | |
| 大的額定回油流量 | 120-200-250 l/min |
| 大的工作壓力 | 10 bar |
| 溫度范圍 | -30°C to +100°C |
| 旁通壓力 | 1,5 bar |
| LEIF®-過濾比 | 2μ/5μ/10μ/20μ |
| 密封 | NBR（丁腈橡膠） |
| 選項 | 油標 |
| 指示器 (電訊式/目視式) | |
