12AS/50AS 系列 無芯旋裝過濾器維護說明
12AS/50AS 系列
無芯旋裝過濾器維護說明
更換濾芯的程序
無芯旋裝過濾器維護說明
過濾器維護
過濾器應按照濾芯狀態指示器的指示更換，或按生產商所推薦的規定的維護時間間隔更換。
更換濾芯的程序
A. 關閉系統并卸除過濾器油路中的壓力；
B. 松開下殼體并逆時針旋轉取下下殼體；
C. 從濾頭中拆除臟濾芯；
D. 潤滑新濾芯上的密封并將其安裝在濾頭上的濾芯安裝位上；
E. 將拆下來的下殼體重新與濾芯和濾頭安裝在一起，并按規定的扭矩?cái)Q緊。

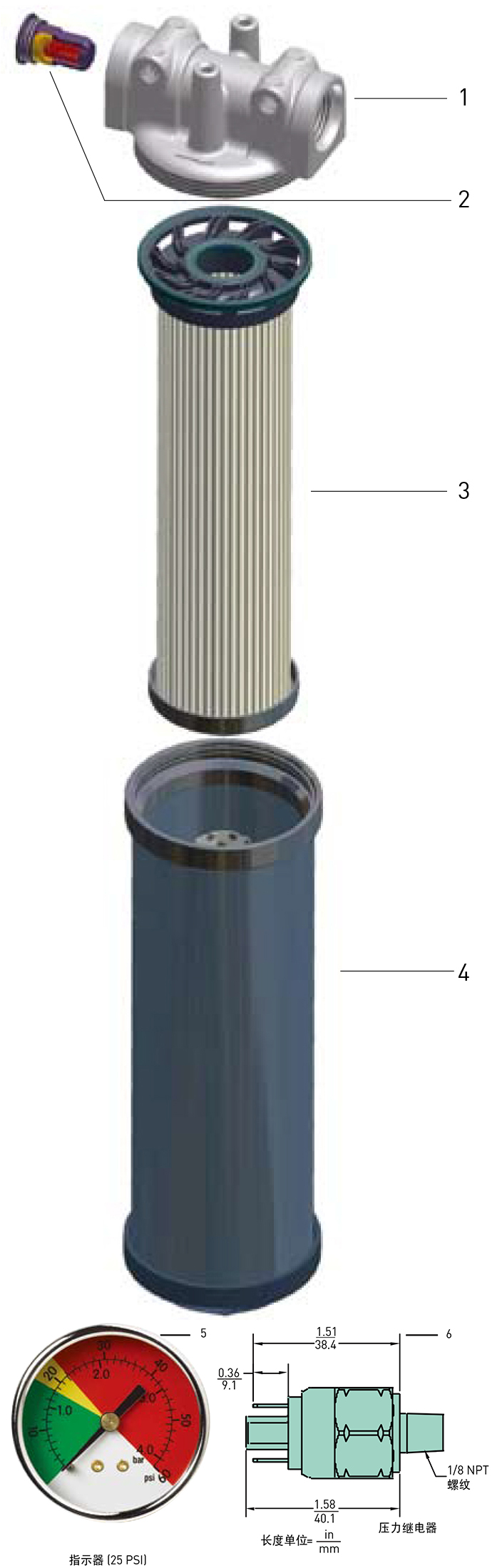

| 序號 | 12AS | 50AS | |
| 1 | 濾頭 | 937600 | N/A |
| SAE-12 | 937612 | N/A | |
| 3/4" NPT | 940898 | N/A | |
| G3/4" BSPP | N/A | 940791 | |
| SAE-20 | N/A | 940792 | |
| 1 1/4" NPT | N/A | 940918 | |
| G1 1/4" BSPP | 937600 | N/A | |
| 2 | 旁通閥 | ||
| 25 psid 組件 | 928979 | 930507 | |
| 50 psid 組件 | 928981 | 933424 | |
| 3 | 濾芯 | ||
| 單倍 | |||
| 02QE | N/A | 940816Q | |
| 05QE | N/A | 940817Q | |
| 10QE | N/A | 940818Q | |
| 20QE | N/A | 940819Q | |
| 雙倍 | |||
| 02QE | 940765Q | N/A | |
| 05QE | 940764Q | N/A | |
| 10QE | 940763Q | N/A | |
| 20QE | 940762Q | N/A | |
| 4 | 下殼體 | ||
| 單倍 | N/A | 940823 | |
| 雙倍 | 937599 | N/A | |
| 5 | 壓力表 | ||
| 50 PSID 旁通 | 936628 | 936628 | |
| 25 PSID 旁通 | 936912 | 936912 | |
| 6 | 壓力指示器 | ||
| 50 PSID 旁通 | 934617 | 934617 | |
| 25 PSID 旁通 | 926923 | 926923 | |
