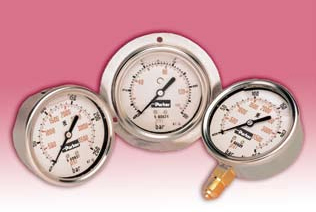

直徑63毫米壓力表
直徑63毫米壓力表

性能參數(shù)：
結(jié)構(gòu)：
表殼：天然不銹鋼
面板：無裂縫丙烯酸玻璃
運動件：銅合金
刻度盤：白色塑料，帶擋針
指針：黑色塑料


訂購資料

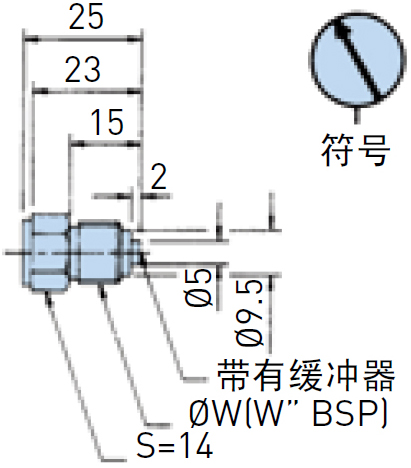

徑向安裝                                                                                              表接頭安裝資料
型號 被替代型號 壓力范圍 接口
PGB0631010 PGB.0631.010 0-10bar G 1/4 Bottom
PGB0631016 PGB.0631.016 0-16bar G 1/4 Bottom
PGB0631025 PGB.0631.025 0-25bar G 1/4 Bottom
PGB0631040 PGB.0631.040 0-40bar G 1/4 Bottom
PGB0631060 PGB.0631.060 0-60bar G 1/4 Bottom
PGB0631100 PGB.0631.100 0-100bar G 1/4 Bottom
PGB0631160 PGB.0631.160 0-160bar G 1/4 Bottom
PGB0631250 PGB.0631.250 0-250bar G 1/4 Bottom
PGB0631400 PGB.0631.400 0-400bar G 1/4 Bottom
PGB0631600 PGB.0631.600 0-600bar G 1/4 Bottom
PGB0631004 PGB.0631.004 0-4bar G 1/4 Bottom
    注：推薦所有壓力表垂直安裝，
           且表殼溢流閥始終朝上，壓
           力范圍可高達1000bar。











表盤背面軸向安裝
型號 被替代型號 壓力范圍 接口
PGC0631010 PGC.0631.010 0-10bar G 1/4 Panel
PGC0631016 PGC.0631.016 0-16bar G 1/4 Panel
PGC0631025 PGC.0631.025 0-25bar G 1/4 Panel
PGC0631040 PGC.0631.040 0-40bar G 1/4 Panel
PGC0631060 PGC.0631.060 0-60bar G 1/4 Panel
PGC0631100 PGC.0631.100 0-100bar G 1/4 Panel
PGC0631160 PGC.0631.160 0-160bar G 1/4 Panel
PGC0631250 PGC.0631.250 0-250bar G 1/4 Panel
PGC0631400 PGC.0631.400 0-400bar G 1/4 Panel
PGC0631004 PGC.0631.004 0-4bar G 1/4 Panel
PGC0631600 PGC.0631.600 0-600bar G 1/4 Panel

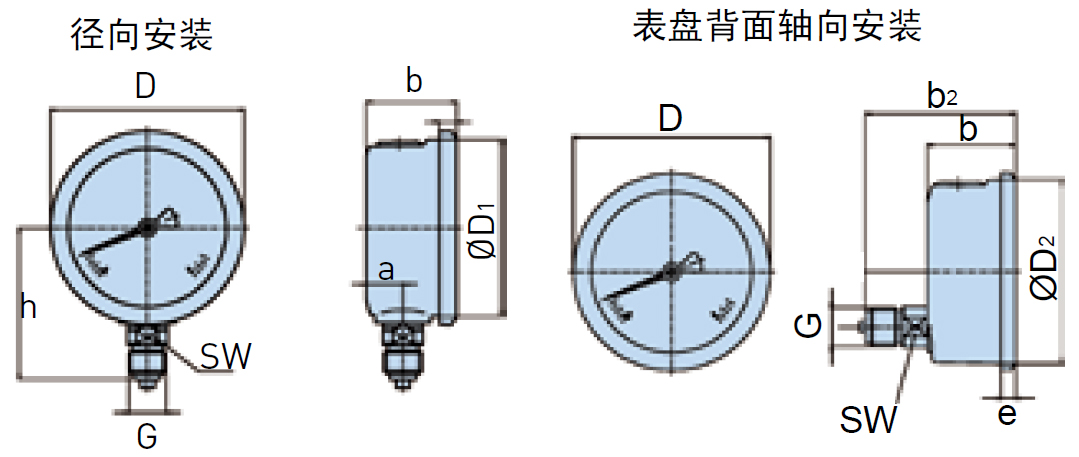

         尺寸（mm）     徑向安裝
a b
+0.5		 D1 D2 e D h
+1		 SW 重量Kg
13 32 68 62 6.5 G 1/4 54 14 0.21








表盤安裝（3孔法蘭）                                                                              尺寸（mm）     表盤背面軸向安裝
型號 被替代型號 壓力范圍 接口
PGF0631060 PGF.0631.060 0-60 bar G 1/4 Panel Flange
PGF0631100 PGF.0631.100 0-100 bar G 1/4 Panel Flange
PGF0631160 PGF.0631.160 0-160 bar G 1/4 Panel Flange
PGF0631250 PGF.0631.250 0-250bar G 1/4 Panel Flange
PGF0631400 PGF.0631.400 0-400 bar G 1/4 Panel Flange
PGF0631004 PGF.0631.004 0-4 bar G 1/4 Panel Flange
PGF0631010 PGF.0631.010 0-10 bar G 1/4 Panel Flange
PGF0631016 PGF.0631.016 0-16 bar G 1/4 Panel Flange
PGF0631025 PGF.0631.025 0-25 bar G 1/4 Panel Flange
PGF0631040 PGF.0631.040 0-40 bar G 1/4 Panel Flange
PGF0631600 PGF.0631.600 0-600 bar G 1/4 Panel Flange
b
+0.5		 b1
+1		 D1 D2 e G SW 重量Kg
32 56 68 62 6.5 G 1/4 14 0.21




                  注1：表盤鉆孔64.5±0.5。
          注2：外部半徑13mm范圍要求允許安                       裝表夾。

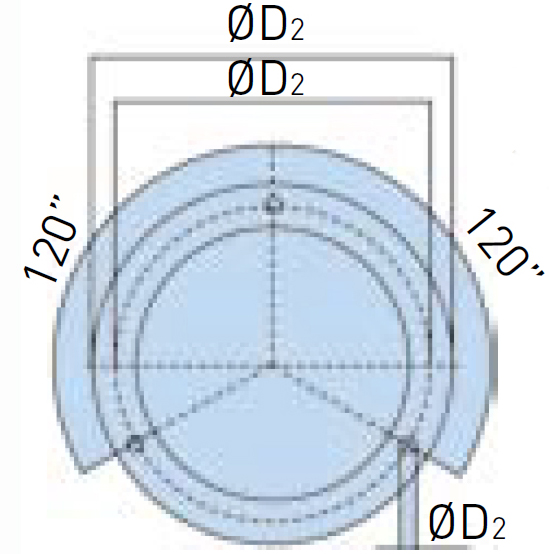

       尺寸（mm）
D1 D2 D3
75 85 3.6



        注1：表盤法蘭安裝的壓力表尺寸如上。
                                                                                                                 注2：3孔安裝型表盤鉆孔67±0.3。
