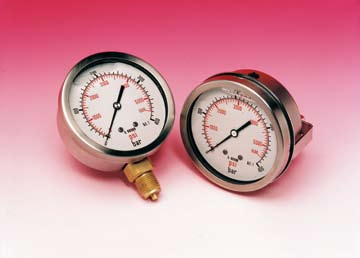

直徑100毫米壓力表
直徑100毫米壓力表

性能參數(shù)：
結構：
表殼：BS 304 S15不銹鋼
面板：丙烯酸玻璃
運動件：銅
刻度盤：白色鋁
指針：黑色鋁


訂購資料

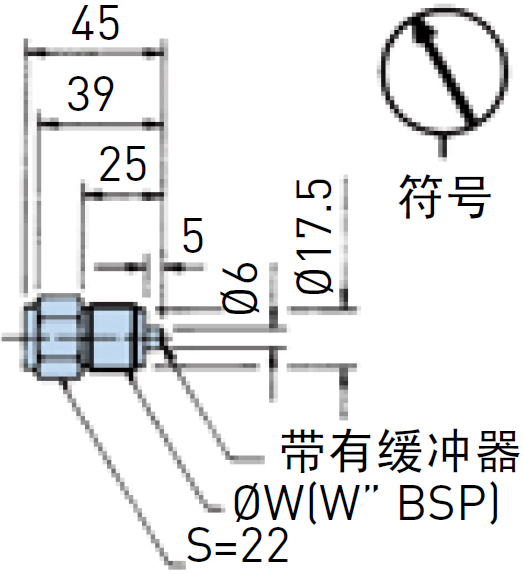

徑向安裝                                                                                                表接頭安裝資料
型號 被替代型號 壓力范圍 接口
PGB1001250 PGB.1001.250 0-250 bar G 1/2 Bottom
PGB1001400 PGB.1001.400 0-400 bar G 1/2 Bottom
PGB1001010 PGB.1001.010 0-10 bar G 1/2 Bottom
PGB1001016 PGB.1001.016 0-16 bar G 1/2 Bottom
PGB1001025 PGB.1001.025 0-25 bar G 1/2 Bottom
PGB1001040 PGB.1001.040 0-40 bar G 1/2 Bottom
PGB1001060 PGB.1001.060 0-60 bar G 1/2 Bottom
PGB1001100 PGB.1001.100 0-100 bar G 1/2 Bottom
PGB1001160 PGB.1001.160 0-160 bar G 1/2 Bottom
PGB1001600 PGB.1001.600 0-600 bar G 1/2 Bottom
PGB10011000 PGB.1001.1000 0-1000 bar G 1/2 Bottom
      注：推薦所有壓力表垂直安裝，且表       殼溢流閥始終朝上。












表盤背面軸向安裝
型號 被替代型號 壓力范圍 接口
PGE1001010 PGE.1001.010 0-10bar G 1/2 Panel
PGE1001016 PGE.1001.016 0-16bar G 1/2 Panel
PGE1001025 PGE.1001.025 0-25bar G 1/2 Panel
PGE1001040 PGE.1001.040 0-40bar G 1/2 Panel
PGE1001060 PGE.1001.060 0-60bar G 1/2 Panel
PGE1001100 PGE.1001.100 0-100bar G 1/2 Panel
PGE1001160 PGE.1001.160 0-160bar G 1/2 Panel
PGE1001250 PGE.1001.250 0-250bar G 1/2 Panel
PGE1001400 PGE.1001.400 0-400bar G 1/2 Panel
PGE1001600 PGE.1001.600 0-600bar G 1/2 Panel
PGE10011000 PGE.1001.1000 0-1000bar G 1/2 Panel

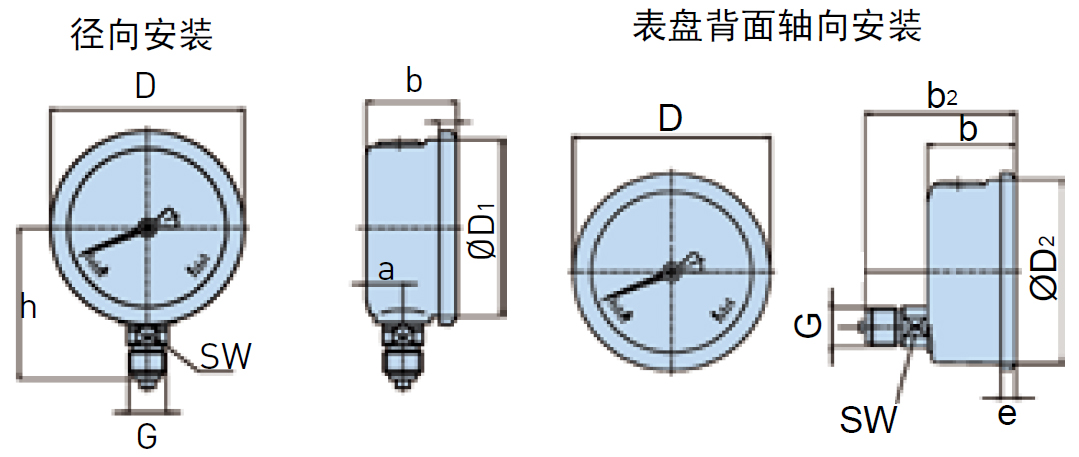

     尺寸（mm）     徑向安裝
a b
+0.5		 D1 D2 e D h
+1		 SW 重量Kg
15.5 48 107 100 8 G 1/2 87 22 0.80

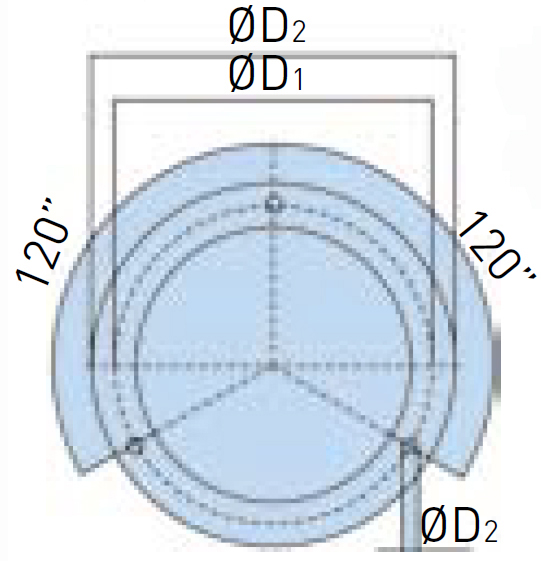

表盤安裝（3孔法蘭）                                                                        尺寸（mm）     表盤背面軸向安裝
b
+0.5		 b2
+1		 D1 D2 e G SW 重量Kg
48 81.5 107 100 8 G 1/2 22 0.80
型號 被替代型號 壓力范圍 接口
PGF1001250 PGF.1001.250 0-250 bar G 1/2 Panel Flange
PGF1001400 PGF.1001.400 0-400 bar G 1/2 Panel Flange
PGF1001010 PGF.1001.010 0-10 bar G 1/2 Panel Flange
PGF1001016 PGF.1001.016 0-16 bar G 1/2 Panel Flange
PGF1001025 PGF.1001.025 0-25 bar G 1/2 Panel Flange
PGF1001040 PGF.1001.040 0-40 bar G 1/2 Panel Flange
PGF1001060 PGF.1001.060 0-60 bar G 1/2 Panel Flange
PGF1001100 PGF1001.100 0-100 bar G 1/2 Panel Flange
PGF1001160 PGF.1001.160 0-160 bar G 1/2 Panel Flange
PGF1001600 PGF.1001.600 0-600 bar G 1/2 Panel Flange
PGF10011000 PGF.1001.1000 0-1000 bar G 1/2 Panel Flange


         注1：表盤鉆孔64.5±0.5。
   注2：外部半徑13mm范圍要求允許安                       裝表夾。

    尺寸（mm）
D1 D2 D3
75 85 3.6


    注1：表盤法蘭安裝的壓力表尺寸如上。
                                                                                                           注2：3孔安裝型表盤鉆孔104±0.5。
